BG seeria perforeeritud kilekatte süsteem
Tableti katmise süsteem Sissejuhatus
BG-seeria automaatne tableti katteainet kasutatakse laialdaselt farmaatsia-, nutriceutical-, taime-, keemia-, toidu- ja kondiitritööstuses. Saadaval kõrgekvaliteedilise disainiga ja valmistatud vastavalt cGMP standardile. See on kõrge efektiivsusega, energiasäästlik, minimaalne jäätmematerjal ja lihtne puhastada. See on ideaalne seade tablettide, pillide, kapslite või kompvekkide katmiseks orgaanilise kilega, vees lahustuva kilega, aeglase ja kontrollitava vabanemisega filmiga ja suhkrukfilmiga. Meil on keeruline kattekaupade lahendamiseks uusim tehnoloogia.
Automaatne tahvelarvuti tööpõhimõte:
Kattekihiga tabletisüdamikud teevad pideva keerulise orbitaalse liikumise sujuva pöörleva trumli all sujuvat juhtplaati. Liikumise ajal katmiskiht keskkonda automaatselt pihustatakse vastavalt tehnoloogilisele protsessile ja ratsionaalsetele tehnoloogilistele parameetritele, samal ajal tagatakse kuum õhk negatiivse rõhu all. Kuum õhk tungib läbi tableti südamikukihtide ja jookseb kihtide alusest, nii et tabletisüdamike pinnale pihustatud katmiskeskkond kuivab kiiresti ja ühtlaselt, moodustades nii tahke ja sile pindkile.
AutomaticTableti kattekihi masina omadused
Juhtimissüsteem koosneb PLC-st ja HMI-st, disain on mõistlik ja programmeerimine on paindlik, mis on kohandatud farmaatsiatööstuse erinevatele vajadustele, seega on see usaldusväärne töö, stabiilne jõudlus ja hea tootmistava nõue.
Rullikujulise juhikuplaadi segisti toimel kulgevad tabletisüdamikud ladusalt ja vahetavad sageli, kõrvaldades seega tableti südamikku, mis kukub kõrgemal ja kokkupõrkel, nii et lahendada purustatud detailide ja lõhestatud serva probleemid ning parandada ka valmistoodete arvu. Juhtplaadi kitsas pind muudab pinnakattevahendi adhesiooni, vähendades sellega pinnakattevahendit ja parandades ravimi kvaliteeti.
Konstantse rõhu ja muutujaga peristaltiline pump muudab tagasivoolutoru vajaduse. Trumli pöörderaadius sõltub rõhust. Läga väljund ja pihustatud läga kogus on automaatselt tasakaalustatud, seeläbi stabiliseeritakse pihustamise mõju, pihustussüsteemi lihtsustamine, pihustuspüstoli tõkestamine ja pinnakatte säästmine, peale selle puhastamine on lihtne, ilma surnud nurga.

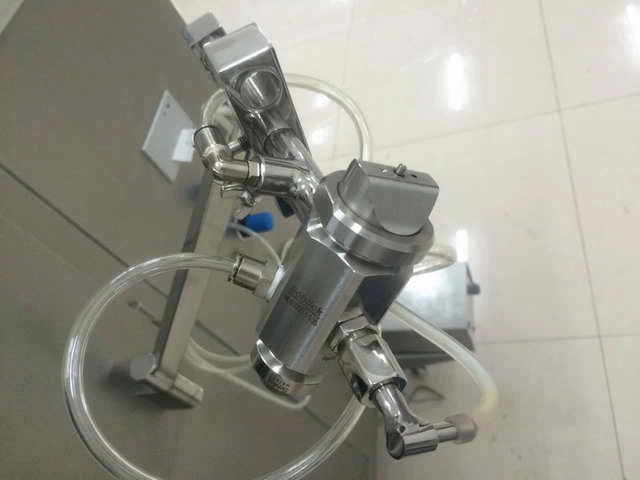

Pihustuspüstol, mis on spetsiaalselt ette nähtud kilekattepaigaldamiseks, millel on ühtlane pihustamine ja suure pihustamise katvus. Universaalne reguleeritav pihustuspea muudab pihustuspüstoli puhastusmehhanismi laadimiskoguse mõjutamata, nii et kilekattega saab pidevalt liikuda, vähendades seeläbi katte aega ja põrandapinda.
Kontrollige ja näidake negatiivset survet kattepannil.
Kontrollige ja näidake toidetõhu kiirust.
Kontrollige ja näidake temperatuuri.
Pihustuspüstoli takistamine pistikupesast.
Mälu ja printimisfunktsioon
Ülaltoodud funktsioon realiseeris tehniliste parameetrite kuvamise ja juhtimise. See võib kirjutada SOP-operatsiooni ja juhtida operatsiooni kvantitatiivse indeksiga, et tagada iga partii sama kvaliteet, mis vastab täielikult GMP-i nõudele.
Peamised tehnilised andmed:
| Peamised tehnilised andmed | BG- 40E | BG- 75E | BG -150E | BG -350E | BG- 600E | |
Mahutavus (kg / partii) | 40 | 75 | 150 | 350 | 600 | |
Kattekihi läbimõõt | 850 | 950 | 1200 | 1580 | 1580 | |
Kattekihi paksus (mm) | 705 | 780 | 1030 | 1300 | 1900 | |
Kattekihi paagi avaneva läbimõõduga (mm) | 380 | 482 | 600 | 700 | 850 | |
Kattepanemise pöörlemine (p / min) | 4 - 23 | 4 -23 | 2 -15 | 2-11 | 2-10 | |
Põhimasina mootor (kW) | 0,75 | 0,75 | 2.2 | 4 | 5.5 | |
Soojaõhu mootor (kW) | 1.1 | 1.1 | 1.1 | 2.2 | 5.5 | |
Heitgaasimasina mootor (kW) | 3 | 3 | 5.5 | 7.5 | 15 | |
Peristaltilise pumpi mootor (kW) | 0,18 | 0,18 | 0,18 | 0,18 | 0,18 | |
Lahusepaagi maht (L) / max (L) | 40/55 | 40/80 | 60/120 | 100/200 | 220/300 | |
Ventilaatori mahutavus (m3 / h) | 2000-2500 | 2000-2500 | 2500 ~ 3000 | 3500/4000 | 3500-5000 | |
Pihustuspüstoli arv | 2 | 2 | 3 | 4 | 6 | |
Põhimasina mõõt (mm) | 1120 x 880 x 1890 | 1200 x 985 x 2000 | 1570 x 1260 x 2310 | 2000 x 1560 x 2570 | 2000 x 2140 x 2670 | |
Kuumaõhuseadme mõõtmed (mm) | 1100 x 900 x 2340 | 1100 x 900 x 2340 | 1150 x 1100 x 2510 | 1610 x 1085 x 2710 | 1400 x1400 x2670 | |
Heitgaasi mõõtmed (mm) | 780 x 720 x 1950 | 780 x 720 x 1950 | 915 x 800 x 2030 | 1050 x 1000 x 2100 | 1250 x 1200 x 2200 | |
Peamine masina kaal (kg) | 650 | 650 | 750 | 1500 | 2500 | |
Kuumaõhu masina kaal (kg) | 200 | 200 | 300 | 500 | 800 | |
Heitgaasi masin (kg) | 250 | 250 | 400 | 600 | 800 | |
Soojaõhu seadme elektriküttesüsteemi võimsus (Kw) | 20 | 20 | 30 | 50 | 60 | |
Steam | Rõhk | > 0,4 MPa | > 0,4 MPa | > 0,4 MPa | > 0,4 MPa | > 0,4 MPa |
Õhutarbimine | 80 kg / min | 80 kg / min | 100 kg / min | 200 kg / min | 400 kg / h | |
